Befliegung 2010

Im Projekt Flugzeuggestützte LIDAR- und MS-Datenerfassung der Tide- und Außenelbe 2010 wurden für die vielfältigen Aufgaben der beteiligten Behörden im Bereich der Tide- und Außenelbe aktuelle topographische Basis- und ökologische Bestandsdaten ermittelt. Das Bearbeitungsgebiet mit einer Gesamtfläche von ca. 1.720 km² umfasst den Elbe-Wasserlauf von Geesthacht (BWaStr-km 585,89) bis in die Elbemündung (BWaStr-km 752,1). Außerdem enthält es die Nebenflüsse, ein Teilstück des Nord-Ostsee-Kanals (NOK),sowie die zwei Kompensationsflächen Vaalermoor und Oldenbüttler Moor.

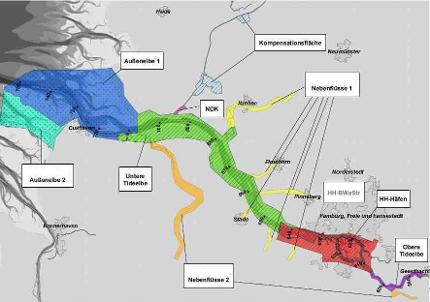

Bild: Karte der Unterelbe mit den verschiedenen Befliegungsgebieten Befliegung_2010_Unterelbe

Folgende Ergebnisdaten* wurden im Projekt erzeugt.

Aus der LIDAR-Datenaufnahme:

  • georeferenzierte und plausibilisierte LIDAR-Daten für alle Teilgebiete außer den „Nebenflüssen“
  • Orthofotos für die Teilprojektgebiete „NOK und Kompensationsflächen“, sowie für Teilbereiche der Teilprojektgebiete „Außenelbe“ und „Untere Tideelbe“,
  • georeferenzierte, plausibilisierte und klassifizierte LIDAR-Daten,
  • Digitale Höhenmodelle für die Teilprojektgebiete „Außenelbe“, „Untere Tideelbe“, „HH-Häfen“ und „Obere Tideelbe“,
  • Digitale Geländemodelle mit Gewässerbett (DGM-W) für die Teilprojektgebiete „Außenelbe“, „Untere Tideelbe“, „HH-Häfen“ und „Obere Tideelbe“,
  • Querprofile für die Teilprojektgebiete „Außenelbe 1“, „Untere Tideelbe“, „HH-Häfen“ und „Obere Tideelbe“,
  • Digitale Oberflächenmodelle für die Teilprojektgebiete „Untere Tideelbe“, „HH-Häfen“ und Obere Tideelbe“,
  • Höhendifferenzenmodelle (2010-1999 und 2010-2006/07) für das Teilprojektgebiet „Außenelbe 1“

Aus der Multispektral-Bilddatenerfassung:

  • Bilddaten für alle Teilprojektgebiete,
  • 4-Kanal-Orthofotos für die Teilprojektgebiete „Untere Tideelbe“, „HH-Häfen“ und „Obere Tideelbe“,
  • Echtfarborthofotos für alle Teilprojektgebiete

Link zur Karte – Luftbildbefliegung 2010 (RGB)

Link zur Karte – DGM-W - Multifunktionsmodell 2010

Link zum Geodatendownload (Topographie, DGM-W)

*Ein Teil der Ergebnisdaten steht im Rahmen der Beweissicherung kostenfrei zur Verfügung.

Befliegungszeiträume

18.03.10 - 02.07.10 LIDAR-Datenerfassung
22.02.11 - 21.04.11 Befliegung und Laserpunkte Vegetationsgebiete
24.06.10 - 14.04.11 Multispektrale Bilddatenerfassung
16.07.10 - 10.10.10 Bildflug

Beteiligte Behörden und Firmen:

  • Wasser- und Schifffahrtsamt Hamburg
  • Wasser- und Schifffahrtsamt Cuxhaven
  • Wasser- und Schifffahrtsamt Lauenburg
  • Wasser- und Schifffahrtsamt Brunsbüttel
  • Bundesanstalt für Wasserbau (Dienststelle Hamburg)
  • Bundesanstalt für Gewässerkunde
  • Hamburg Port Authority
  • Hansa Luftbild
  • TopScan
  • smile consult
